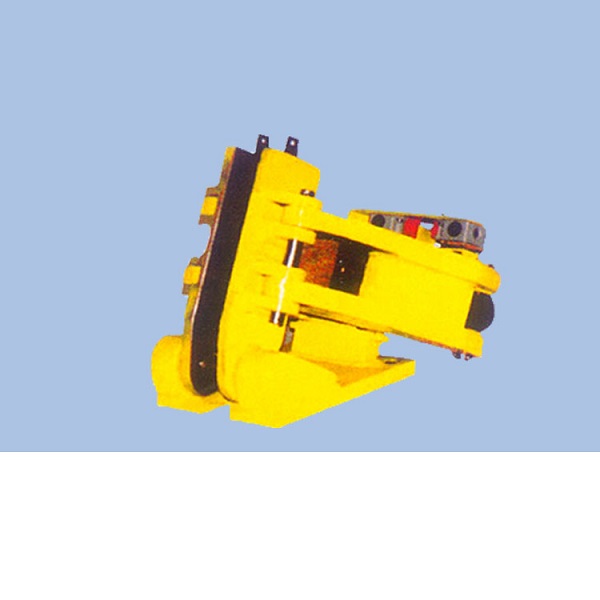

制動器發貨時裝有一對摩擦片
1、將制動器裝到支撐上
上緊工具：6000NM，60MM的力矩扳手
步驟：（1）將兩半臺制動器方在支撐上，使支撐位于兩半 臺制動器的中間，用固定螺絲M39X(405+B)將這兩半臺制動器固定**位。（B-制動盤厚度）
（2）安裝螺母M39
（3）每個螺母的上緊力矩為5000NM,檢查相對螺母的上緊力矩。
（4）檢查：（1）制動盤平行度:&plu**n;0.2
(2)支撐的平行度：&plu**n;0.2
（3）支撐相對于盤的對稱度：0.5
II---液壓連接，注油及排氣
1.與液壓站相連接
用一M18X1.5的連接頭將制動器連接到液壓站上，清洗所有的管子、接頭、確保整個液壓系統完全干凈（無灰塵、無細屑）
2.推薦的油：抗老化礦物油，40℃時粘度為20-100平方mm/s
3.步驟：對于每半臺制動器
1、將隨機附帶的測試排氣管擰在排氣螺絲上，將另一端侵入郵箱或者盛油的容器。
2、用液壓站（**該值意味著每一襯墊有0.5MM的磨損，制動力矩下降15%
1、施加190巴的液壓力，并在整個過程中都維持這一壓力。
2、擰松緊固螺母2，釋放磨損調整螺栓1.
3、擰緊磨損調整螺栓1，直至襯墊和盤間的間隙為2MM.
4、擰緊緊固螺母2，鎖定磨損調整螺栓1.
IV--制動襯墊的更換
上緊工具：扳手36MM,上緊力矩：400NM
1、施加190巴的液壓力，并在整個過程中都維持這一壓力。
2、擰松緊固螺母2，釋放磨損調整螺栓1，直至襯墊與盤間有10MM的間隙
3、從一側將擋板4一塊，4個M24的螺栓3,4個平墊圈卸掉。
4、將襯墊從其襯墊托內滑出。
5、將新襯墊重新安裝，緊固螺栓3，安裝III重新調整襯墊的間隙。
V-制動力矩的調整
制動力矩是在制造期間調定和試驗好的，**制動力是：單邊間隙2.5MM時320000N.
該值意味著每一襯墊有0.5MM的磨損，制動力矩下降15%
5、施加190巴的液壓力，并在整個過程中都維持這一壓力。
6、擰松緊固螺母2，釋放磨損調整螺栓1.
7、擰緊磨損調整螺栓1，直至襯墊和盤間的間隙為2MM.
8、擰緊緊固螺母2，鎖定磨損調整螺栓1.
IV--制動襯墊的更換
上緊工具：扳手36MM,上緊力矩：400NM
6、施加190巴的液壓力，并在整個過程中都維持這一壓力。
7、擰松緊固螺母2，釋放磨損調整螺栓1，直至襯墊與盤間有10MM的間隙
8、從一側將擋板4一塊，4個M24的螺栓3,4個平墊圈卸掉。
9、將襯墊從其襯墊托內滑出。
1.YQP系列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365
2.**系列：**50 **100 **160 **250 **365
3.YPZ系列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III
4.QP系列：QP12.7 QPL12.7-A QP25.4 QP30 QP40
5.YP系列：YP1 YP2 YP3 YP11 YP21 YP31 YP41
6.偏航系列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195
7.ADP系列：ADP(H)60 ADP(H)90 ADP(H)120
8.SE系列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE
9.ST系列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A
10.輪邊:YLVZ25-160 YLVZ40-160
11.銅基：FSH30 BSFA70 HB30
12.鉆機：BSC90 ZWPS65-1
13.風電高速軸：（0.8兆瓦、1.5兆瓦、2兆瓦）
根據您的需求選擇耐溫，耐磨，選用材料，提供圖紙，或提供技術要求設計摩擦系數按照要求生產。
2.2 （向下）逆時針旋轉棘輪5的手輪1大約四分之一（微調）
2.3 （向上）順時針旋轉螺母2（用一個ф4的銷子）直到早制動摩擦襯墊和制動盤間獲得0.5~0.7mm的總計間隙。
注意：在調整制動摩擦襯墊時，電磁鐵必須處于吸合狀態。（見圖3）
2.4 安裝好電磁鐵的防塵雨罩。
2.5 完全松開手動松閘螺釘4并擰緊鎖定螺母。
//3、制動器的電力聯接 3.1 該制動器必須與ESE型經濟電源配套使用。
擦襯墊的更換
操作者站在制動盤相對于制動器的對面
5.1 緊手動松閘螺釘，移動杠桿和制動摩擦襯墊，觀察襯墊和盤間的間隙。
注意：手動松閘操作時，切勿引起電動磁鐵的運動
5.2 （向上）順時針旋轉棘輪5的手輪1大約四分之一轉（微調）
5.3 （向下）逆時針旋轉螺母2（用一個ф4的銷子）直到制動摩擦襯墊和制動盤的間隙達到.大值。
5.4 把杠桿繞絞軸旋轉到一側。Rotate the level around the axis to the other side
