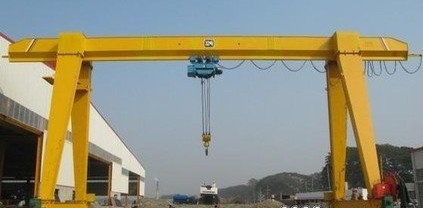

點擊圖片查看原圖
一、結構
軌道式吊鉤龍門起重機的整體特征為箱形、偏軌箱形主梁懸臂龍門架構。
整機金屬結構由主梁、上下橫梁、支腿、臺車、小車架等組成。龍門架是用鋼板焊接2跟偏軌箱形主梁和2跟上橫梁組成的頂面水平框架；起重機的4調箱形支腿中軌道同側的2條支腿在下端用下橫梁連接，構成了2個豎直平面框架上，構成了起重機主梁剛性龍門架構型式。
在偏軌箱形主梁上蓋板上鋪設小車運行軌道，主梁上蓋板兼行走臺。
在一根主梁的內側沿全長設架一根工字梁，供小車供電電纜跑車運行，該主梁外側有電器房。電氣房下方門腿上裝有電纜卷筒。
在另一根主梁下方的一條支腿上設有扶梯，在兩根下橫梁的下方設有夾軌器。
二、性能參數
軌道式吊鉤龍門起重機而定起重為30.5t，跨度18cm，兩端有效懸臂長7.5m(等懸臂)，起升高度8.2m，小車軌距14.66m，小車軌道大車頂高度13.5m。主起升機構、大車運行機構、小車運行機構的工作**為A(相當于重級)，旋轉機構為A5-A7(相當于中級)。
三、起重機的安裝
軌道式吊鉤龍門起重機的安裝是一項很重要的工作。按照確定的方案與程序進行安裝施工，可以提高工作效率、保證安裝質量、節省安裝費用。
